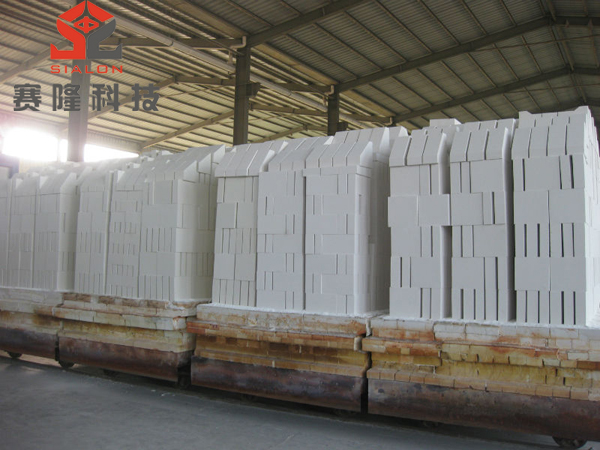

氧化铝空心球砖主要是以氧化铝空心球为主要原料，以刚玉细粉做添加物，在高温1800度窑炉内烧制而成。它具有抗高温，热稳定性好，保温效果优良等特点。近年来广泛用于高温推板电窑、遂道窑、梭式窑炉等各种高温工业窑炉高温区域。使用效果持久耐用，为企业创造了经济效益。

项目Ltem

氧化铝空心球砖

Alumina bubble brick

氧化锆空心球砖Zirconia bubble brick

85砖

87砖

90砖

95砖

99砖

98砖

AL₂O₃%

≥85

≥87

≥90

≥95

≥99

－

ZrO₂%

－

－

－

－

－

≥98（含稳定剂）

SiO₂%

≤13

≤12

≤8

≤4

≤0.2

≤0.2

Fe₂O₃%

≤0.3

≤0.2

≤0.2

≤0.2

≤0.2

≤0.2

体积密度g/cm³

Bulk density

1.2－1.7

1.3－1.5

1.4－1.7

1.4-1.7

1.4－1.7

2.5-3.5

常温耐压强度MPa

Cold crushing strength

≥12

≥10

≥10

≥10

≥9

≥8

荷重软化开始温度℃（0.1MPa ，0.6%）

Refractoriness under load

≥1650

≥1650

≥1700

≥1700

≥1700

≥1700

重烧线变化率%（1600℃x3h）

Reheating linear change

±0.3

±0.3

±0.3

±0.3

±0.3

±0.2

热膨胀系数x10^-6(室温-1300℃)

Thermal expansion coefficient

~7.8

~7.8

~8.0

~8.0

~8.6

~9.1

导热系数 w/(m.k)(平均温度800℃)

Thermal Conductivity

≤0.8

≤0.8

≤1.3

≤1.4

≤1.5

≤0.3

较高使用温度℃

Max service temperature

1680

1700

1700

1700

1800

2200
